在模具设计、自动化设备开发、机械结构设计工作中，圆线压缩弹簧与扁线模具弹簧（矩形弹簧）是使用频率最高的两类弹性元件。很多弹簧设计工程师、采购人员在项目选型阶段经常纠结：同样安装空间下，该选用圆线弹簧还是扁线模具弹簧？二者力学性能、使用寿命、采购成本、交付周期差异巨大，选错弹簧极易出现弹簧断裂、弹力不足、疲劳失效、模具顶出不稳等问题，造成模具停机、产品不良与返工损失。本文从截面结构、力学性能、材料工艺、适用场景、采购要点多维度对比，帮助结构工程师、模具工程师、采购快速完成弹簧选型。

一、基础定义与结构差异

圆线弹簧，全称圆线压缩螺旋弹簧，线材横截面为圆形钢丝，通过圆钢丝冷卷成型，圈与圈之间留有间隙，是通用型压缩弹簧，可做标准件，也支持非标定制。材料常用 SWP-B 琴钢丝、65Mn、304 不锈钢弹簧丝等。

扁线模具弹簧，行业又称矩形弹簧、模具弹簧，采用矩形截面扁钢（主流材质 50CrVA 合金弹簧钢）卷制而成，也就是模具行业熟知的彩色模具弹簧（黄、蓝、红、绿、棕，颜色区分载荷等级），属于模具专用标准弹簧，专为冲压模具、注塑模具顶出、滑块卸料高频工况设计。

核心结构区别：

圆线弹簧：圆形截面，圈间隙大，压并高度 = 线径 × 有效圈数；受压容易侧向失稳、侧弯，必须配套导柱 / 内芯导向使用。

扁线模具弹簧：矩形扁截面，圈体排布紧凑，压并高度更低，同等外径下空间利用率更高；抗侧弯能力强，同轴度好，模具内部狭小安装孔内稳定性更好。

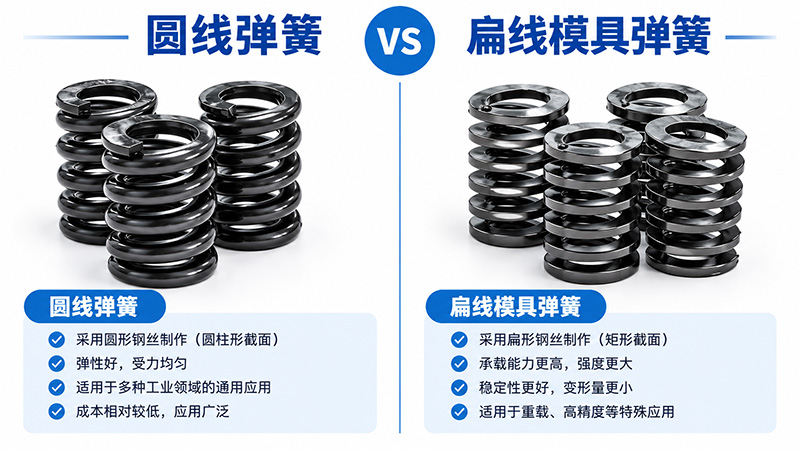

二、圆线弹簧 VS 扁线模具弹簧对比表

表格

三、力学性能对比（工程师选型核心指标）

弹簧选型，优先看安装空间、弹簧刚度、承载力、有效行程、允许压缩量、疲劳寿命。

1.刚度与承载力 同等外径、同等自由长度条件下，扁线模具弹簧刚度更大、出力更高。狭小安装空间需要大弹力时，扁线弹簧优势明显。圆线弹簧承载力偏低，空间充足场景下，弹力设计更灵活。

2.压缩量与有效行程 扁线模具弹簧分载荷等级，安全压缩率：黄色轻载 40%、蓝色轻载 40%、红色中载 32%、绿色重载 24%、棕色超重载 20%。严禁超过额定压缩量使用，超压缩是扁线弹簧断裂最主要原因。 圆线压缩弹簧安全压缩量可达 40%~45%，长行程设计更容易实现，应力分布均匀，疲劳基础性能好。

3.应力与疲劳寿命 圆线弹簧圆形截面应力分布均匀，应力集中点少，合理设计下疲劳稳定； 扁线矩形截面存在边角应力集中，高频往复开合模工况，一旦压缩量超标，极易出现弹簧断裂。只要严格控制压缩量，扁线模具弹簧可以满足模具几十万次开合循环寿命。

4.压并高度 扁线弹簧压并高度更低，模具有限深度的弹簧孔内，可以获得更大的工作行程，这也是模具行业优先选用扁线模具弹簧的核心原因。

四、材料、生产工艺与采购成本对比（采购重点关注）

1.生产工艺 圆线弹簧：冷卷工艺成熟，大小规格均可加工，非标定制灵活度高，小批量、微型弹簧、长行程弹簧、不锈钢耐腐蚀弹簧都可以快速生产。 扁线模具弹簧：扁钢原材料轧制、卷制、热处理工艺要求高，主流为日标 / 美标标准规格，非标定制成本高、交期更长。

2.成本与交期 圆线弹簧原材料成本低，量产简单，单价更低，交期短；小批量打样成本可控。 扁线模具弹簧原材料及热处理成本更高，标准现货规格价格高于普通圆线弹簧，非标扁线弹簧采购成本大幅上升。

3.材质可选范围 圆线弹簧可选材质丰富：琴钢丝、65Mn、不锈钢 304/316、合金弹簧钢，可满足耐腐蚀、低温、高温等特殊工况； 扁线模具弹簧主流材料为 50CrVA 合金弹簧钢，耐高温、抗回火性能优秀，适配模具高温工作环境，耐腐蚀可选材质较少。

五、应用场景，快速选型判断

扁线模具弹簧（矩形弹簧）适用场景 冲压模具、注塑模具顶出机构、卸料板弹簧、模具滑块复位；安装空间狭小、有限弹簧孔内需要大弹力；高频往复循环、模具标准件替换；对弹簧抗侧弯、同轴度要求高的结构。

选型提醒：严格按照颜色等级校核预压量 + 工作压缩量，禁止超载使用。

圆线压缩弹簧适用场景 自动化设备复位、缓冲机构、阀门、夹具、五金配件；轻载、中载工况，安装空间充足；需要长工作行程；有耐腐蚀要求（不锈钢弹簧）；非标尺寸、异形弹簧、小弹簧定制；预算敏感，追求更低采购成本的项目。

选型提醒：长径比过大时，必须增加导向结构，防止弹簧受压失稳弯曲。

六、弹簧工程师 & 采购人员，完整选型步骤

工程师设计阶段

1.确认边界条件：弹簧安装孔外径、内芯导杆直径、弹簧自由长度、安装预压量、工作行程、所需弹力、循环次数、工作温度、环境介质。

2.核算总压缩量，对比弹簧允许安全压缩率，校核疲劳寿命，预留安全余量。

3.判断空间是否受限：空间小、需要大力 → 扁线模具弹簧；空间充足、长行程、防腐需求 → 圆线弹簧。

4.结构校核：圆线弹簧长径比超标，增加导向；扁线弹簧重点校验压缩量，避免应力集中断裂。

采购选型阶段

1.优先确认是标准件还是非标件：扁线模具弹簧优先选用标准现货，缩短交期、降低单价；非标优先评估圆线弹簧方案。

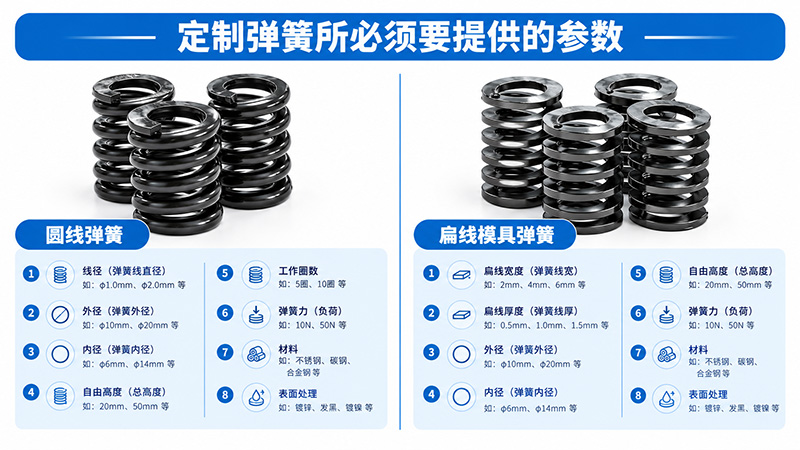

2.核对图纸参数：弹簧外径、内径、自由长、线径、刚度、载荷、材料、表面处理、数量、公差要求。

3.样品测试：高频疲劳工况，必须安排弹簧疲劳测试，验证弹力衰减、断裂风险。

4.供应商评估：确认弹簧热处理工艺、弹力检测能力，避免弹力偏差、热处理不足导致早期失效。

七、总结

圆线弹簧与扁线模具弹簧不存在绝对优劣，选型核心不是看弹簧价格，而是匹配安装空间、载荷大小、循环次数与工作环境。

模具狭小空间、高频开合、需要高密度弹力，优先扁线模具弹簧；

通用机械、轻载缓冲、长行程、耐腐蚀、非标定制、成本管控，优先圆线压缩弹簧。

弹簧设计工程师做好力学校核，采购人员做好规格确认、样品验证，才能规避弹簧失效风险，保障整套设备与模具稳定运行。
